¿Cuáles son los dos diseños principales utilizados para los pistones de los amortiguadores?

Si está investigando el rendimiento de la suspensión o buscando componentes como un Amortiguador con soporte de bandeja personalizado En el montaje de vehículos industriales, equipos todoterreno o plataformas modificadas, es fundamental comprender el funcionamiento del pistón dentro del amortiguador. El pistón es donde se produce la mayor parte de la magia: mide el flujo de aceite, configura las curvas de amortiguación y determina cómo reacciona el amortiguador ante pequeñas vibraciones frente a fuertes impactos.

Desde un punto de vista de ingeniería profesional, la Dos diseños de pistón principales utilizados en Amortiguadors son:

1. Pistones de disco deflectado (pila de calzas)
2. Pistones de orificio/válvula (válvula de puerto y aguja o válvula accionada por resorte)

Ambos pueden construirse para funcionar bien, pero se comportan de manera diferente, escalan de manera diferente con la velocidad y se adaptan a diferentes aplicaciones.

1) Diseño de pistón de disco deflectado

Este es el diseño más común en amortiguadores monotubo de alto rendimiento y en muchos amortiguadores bitubo de alta calidad. El pistón contiene múltiples puertos de flujo cubiertos por delgados discos de acero elástico ("cuñas"). A medida que la presión aumenta con la velocidad y la carga del eje, las cuñas se flexionan para abrir los puertos progresivamente.

Cómo funciona

• Movimiento a baja velocidad (balanceo de la carrocería, hundimiento de los frenos): las calzas se flexionan ligeramente, lo que proporciona una amortiguación controlada para lograr estabilidad.
• Movimiento a alta velocidad (baches, rocas): las calzas se flexionan más, lo que aumenta el área de flujo y evita asperezas.

¿Por qué se utiliza?

• Altamente ajustable: Los ingenieros pueden modificar la amortiguación ajustando el diámetro y el grosor de las cuñas, así como la secuencia de apilado. Esto permite obtener curvas de amortiguación precisas (digresivas, lineales o progresivas).
• Fuerte consistencia: En un monotubo con buen sellado y carga de nitrógeno, la amortiguación permanece estable a lo largo de ciclos repetidos.
• Mejor equilibrio entre conducción y control: Los conjuntos de calzas ajustados correctamente pueden brindar un control firme a baja velocidad sin ser demasiado rígidos en impactos de alta velocidad.

Datos de rendimiento en el mundo real (rangos típicos)

• Los amortiguadores monotubo de calidad suelen funcionar con presiones de nitrógeno de alrededor de 150–300 psi (10–20 bar) para reducir la cavitación.
• Los amortiguadores de alto rendimiento pueden soportar entradas repetidas de alta frecuencia con menos desvanecimiento cuando se combinan con una disipación de calor eficiente y una viscosidad de aceite estable.

Para vehículos y máquinas donde la durabilidad y la precisión de ajuste son importantes (como camiones todoterreno, configuraciones de rally, remolques de trabajo pesado o equipos industriales especializados), un pistón con calzas suele ser el diseño ideal.

2) Diseño de pistón de válvula/orificio

El segundo enfoque principal utiliza orificios fijos o variables y/o válvulas accionadas por resorte Para controlar el flujo. En lugar de depender principalmente de la flexión del disco, dosifica el aceite mediante orificios calibrados, agujas ajustables o válvulas de asiento.

Cómo funciona

• A orificio fijo Proporciona una restricción predecible, a menudo más simple y rentable.
• A válvula de aguja Puede ajustar la restricción (común en Amortiguador ajustables).
• A válvula de resorte puede “soplar” a mayor presión para evitar una aspereza excesiva.

¿Por qué se utiliza?

• Simplicidad y repetibilidad: Menos variables de calce pueden significar una consistencia de producción más fácil.
• Ajustabilidad: Los diseños de aguja o de asiento pueden proporcionar un ajuste externo conveniente para el rebote/compresión en algunos amortiguadores.
• Control de amortiguación rentable: Especialmente en aplicaciones orientadas a la comodidad y centradas en OEM.

Consideraciones prácticas

• Los diseños de orificio fijo pueden sentirse demasiado suaves (a baja velocidad) o demasiado duros (a alta velocidad) porque el área de flujo no aumenta tan suavemente como con una pila de calzas.
• Las válvulas con resorte pueden mejorar esto agregando un umbral de presión que abre vías de flujo adicionales.

¿Qué diseño de pistón es “mejor”?

Ninguno es universalmente mejor: depende de su ciclo de trabajo y su objetivo de control:

• Elegir pistones de calce Cuando necesita un amplio rango de rendimiento: manejo estable a bajas velocidades del eje y cumplimiento ante impactos fuertes.
• Elegir pistones de orificio/válvula cuando predominan la simplicidad, la capacidad de ajuste o los objetivos de costo y la aplicación no es extremadamente exigente.

En entornos de alta carga, la gestión del calor es un factor decisivo. A medida que el aceite de amortiguación se calienta, la viscosidad disminuye, lo que puede reducir la fuerza de amortiguación. Los diseños que resisten la aireación/cavitación y disipan el calor eficazmente mantendrán el rendimiento durante más tiempo.

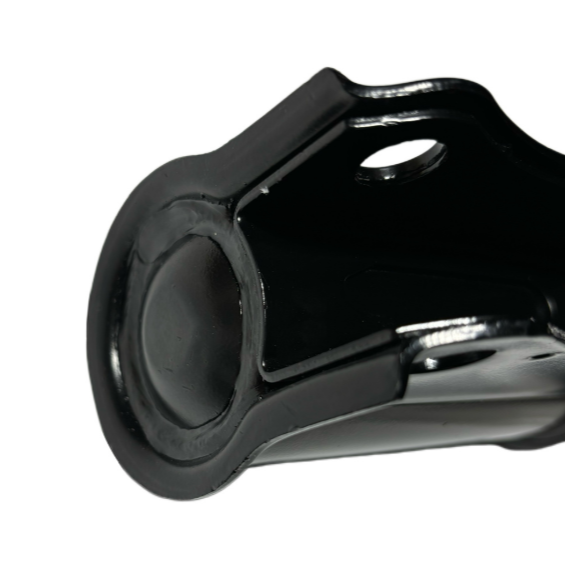

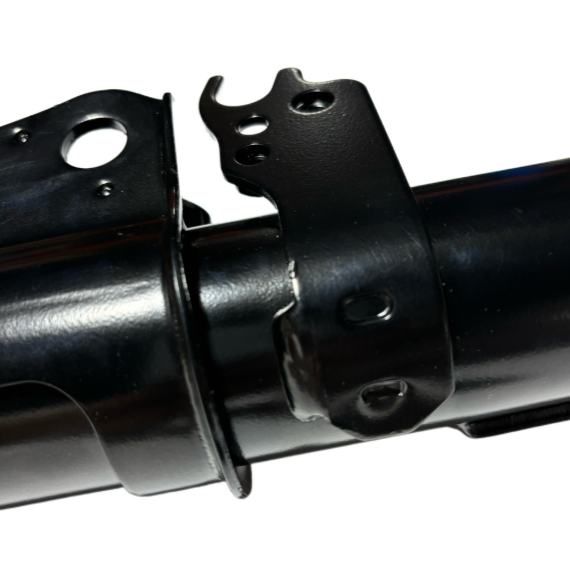

Dónde "Amortiguador con soporte de bandeja personalizado" Encaja

A Costumbre Amortiguador de soporte de bandeja No se trata solo del montaje, sino que también afecta el rendimiento real de la amortiguación, ya que la geometría modifica la relación de movimiento y la velocidad efectiva del eje. Un soporte bien diseñado puede:

• Mejore el embalaje sin comprometer la carrera
• Mantenga la alineación adecuada para reducir la carga lateral y el desgaste del sello
• Ayuda a que el amortiguador funcione en su rango de velocidad previsto, preservando la curva de amortiguación diseñada del pistón.

Para mayor durabilidad, el espesor del material del soporte, la calidad de la soldadura y el grado del hardware de montaje son tan importantes como la elección del pistón, especialmente bajo vibración y cargas cíclicas.

En resumen

Los dos principales Pistón del amortiguador Los diseños sonpila de cuñas (disco deflectado) y basado en orificio/válvula Pistones. Las pilas de cuñas ofrecen la máxima precisión de ajuste y una transición más suave del control a baja velocidad al cumplimiento a alta velocidad, mientras que los diseños de orificio/válvula priorizan la simplicidad y la practicidad de ajuste. Si comparte su carga, recorrido, limitaciones de montaje y entorno operativo, puedo recomendarle el estilo de pistón y la geometría del soporte que mejor se adapten a su aplicación.
